当前位置: 首页 >>> 【图片版】 【图文版】 【文字版

注:为了提高网速,图片可能被压缩! 图片仅供参考!
带编码发射模块02
商城价格:¥12.00 元  免费注册有礼送
贵宾价格:¥10.20 元  加入贵宾更优惠
单件重量:5 克(仅供参考,包装重量另计)
  货源充足 支持零售   加入收藏  我要评论
点这里将商品放入购物车

如果您喜欢该商品,您可以放入购物车!当您选好商品后,您可以留下您的地址和电话并提交订单,本站会按顺序处理!

请您放心,提交订单并不表示必需购买。 提交订单仅仅是信息交流的一种方法,仅仅只代表了您临时的潜在需求,您完全可以决定不购买,并且不需要任何理由。

注:本站图片仅供参考!因各种原因,图片与实物不一定相符,不便之处敬请谅解!我们会尽快改良!

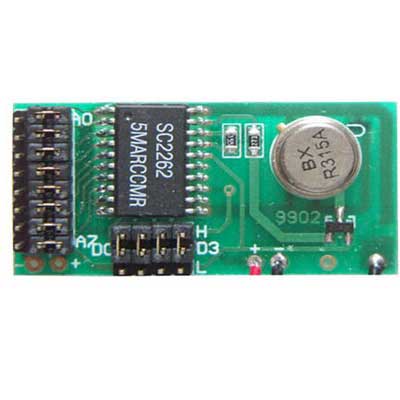

带编码无线发射模块02, 该发射模块体积小,工作电压范围极宽(3V-12V),发射功率大,功耗低,广泛应用在简易数据无线传输,无线遥控,防盗报警等场合。

 性能指示:
     工作频率:315MHz。                  调制方式:调幅方式发射。
     发射距离: 50-180米。                 工作电压: 3-12V。
     静态工作电流: 0mA。                   发射时工作电流:10mA左右。
     编码IC:PT2262(或兼容型号)          出厂振荡电阻: 1.5M 。
     外接天线: 10cm多芯或单芯普通导线。   尺寸: 长*宽 40*20mm。
     振荡电阻可以按照客户的要求更换.

 2262 2272编解码IC应用原理简图以及振荡电阻对应表格如下:

/pic/baoj/jf001.jpg

地址码的学习和删除通用方法

学习的方法:一直按住学习按键不要松手大约4秒钟以后,学习指示灯亮,然后松开学习按键,按遥控器的按钮,如果学习成功指示灯会立即熄灭,学习不成功指示灯不会熄灭,过5秒钟自动退出学习状态.每学习一个遥控器,需要重复以上的操作.

删除的方法:一直按住学习键7秒钟左右不要松手,学习指示灯亮闪烁3次后,以前学习的地址码都会删掉。



无线发射和接收工作的必要条件

1.     发射和接收的频率要绝对一致.如:315MHz或者433.92MHz

2.     编解码IC的型号要求能够配对.

3.     编解码IC的振荡电阻要符合技术要求.

4.     编解码IC的地址要一一对应.

5.     编解码IC的数据要一一对应.

6.     发射和接收电路的工作电压要符合技术要求.

   无线接收模块


       无线发射模块
