可控硅调光灯元件包
商城价格:¥4.80 元  免费注册有礼送
贵宾价格:¥4.08 元  加入贵宾更优惠
单件重量:20 克(仅供参考,包装重量另计)
  货源充足 支持零售   加入收藏  我要评论
点这里将商品放入购物车

如果您喜欢该商品,您可以放入购物车!当您选好商品后,您可以留下您的地址和电话并提交订单,本站会按顺序处理!

请您放心,提交订单并不表示必需购买。 提交订单仅仅是信息交流的一种方法,仅仅只代表了您临时的潜在需求,您完全可以决定不购买,并且不需要任何理由。

注:本站图片仅供参考!因各种原因,图片与实物不一定相符,不便之处敬请谅解!我们会尽快改良!

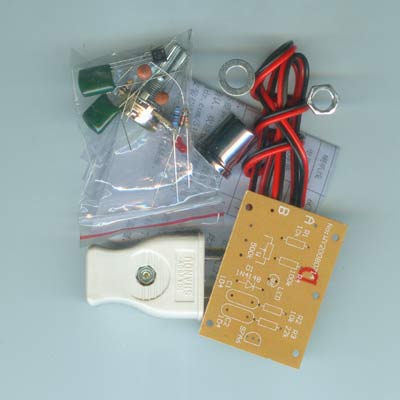

可控硅调光灯元件包又名无极调光灯开关元件包,包含电路板,元件,元件清单,制作说明,原理图等。元件包内不含外壳和灯炮,如要灯泡者需另加1.6元,此种灯泡比日常用的灯泡要贵几倍,有灯泡者可不用购买。

本电路采用双向可控硅(双向晶闸管)来调光,可以让光线从弱到强均匀变化。双向可控硅的外形和三极管一样,很多朋友会误以为可控硅也是和三极管一样,是类似于基极电流控制三极管分压限流来完成调光的。说出来不怕大家笑,至少站长十几年以前有好几年就是这样认为的,毕竟,通过自学在很多方面的突破都是有一定困难的,那时学习条件也很差,很多都是停留在想象状态,很少有书讲得详细,很少提到重点。


  可控硅和三极管的共同点在于:都是电流控制器件,都可以起到开关作用;不同点在于:三极管需要电流持续控制,可精确控制,可控硅导通后可以撤消控制电流,控制电流失去控制作用,负载电流取决于负载大小,可控硅在无控制电流和负载电流情况下会自动关断。因此,可控硅控制电流又称触发电流。这是可控硅的重点,如果大家认真理解并实践制作实验,这一关就过了。

   电路原理图和可控硅97A6的资料:



    本调光电路采用交流220V供电,可控硅会在每个电压交变(正悬波的0电位)时自动关断。平时由于R1、W、C1、R2、C2、R3的移相延时作用,会使触发电流来得比较迟, 这是因为电压通过电阻给电容充电,电容两端的电压相位会滞后产生延时,当W的阻值调至最小时,R1和C1组成第一级延时,R2和C2组成第二级延时,但是,由于R1、R2的阻值很小,当A端电压上升时,T1的控制极仍能很快产生触发电流导通,让负载有电流通过;但是,当W的阻值调节到最大时,C1、C2上的电压上升很慢,T1甚至在正半周结束了还没有导通,这样负载就没有电流通过。通过调节W的阻值,可以调节可控硅在每个交流电半周期的导通时间的长短,从而达到调节负载消耗功率来起到调光的作用。

有本站外壳者请注意安装如下:


  交流电压的负半周工作情况和正半周情况相同,仅仅是电压极性不同而已。由于可控硅是工作在开关状态,可控硅本身消耗的功率很小,从而效率很高,本制作元件包配用的97A6可控硅,外形和9014的三极管一样大,但是可以控制100W的灯泡(理论值220V时可以控制220W),如果换成用三极管串联分压限制电流的原理来控制调光的话,那得需要一个几十W的大功率三极管才行,光散热片的成本就高得不得了。(本套件调光中途会出一级变化,这是因为本电路未使用专用可控硅触发二极管导致,是正常现象。)
