无线电广播和电视

我国古代曾有过“千里眼”“顺风耳”的幻想故事。如今,有了无线电广播和电视,这些幻想都已成为现实我们可以坐在家里观看新闻节目和运动会上的激烈角逐,欣赏著名音乐家演奏的美妙音乐。现在无线电通信已被广泛应用于生活的各个领域。

我们是怎样利用电磁波来传递声音和图像信号的呢?

也许你们听说过用鸽子传送信件的故事,发信人把写好的信绑在鸽子身上,鸽子带着信飞向天空,到达目的地后,收信人从鸽子身上把信取下来,信息就传递过去了。用电磁波传递声音信号称图像信号,电磁波所起的作用跟鸽子类似:先将信号载在电磁波上,再把载有信号的电磁波发射出去,到达接收处设法从电磁波上把信号检出来。下面我们用传递声音信号的例子来介绍这个过程。

发射要发射电磁波,首先要有能产生高频振荡电流的装置——振荡器。为了使发射的电磁波带有声音信号,还要用话简把声音转化成变化的电流。然后,把两种电流都输入到调制器中,使高频电流又随着声音信号而改变。把这样的高频振荡电流送到发射天线,发出的电磁坡就带有声音的信号了。

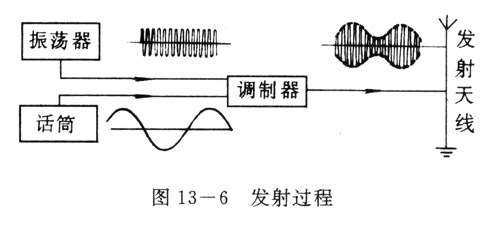

整个发射过程可用图13-6概括。


接收

接收电磁波需要有接收天线。天线可以接收到各种频率的电磁波.为了从中选出我们需要的某一频率的电磁波,并把它变成电流,要采用一个可以调节的电路——调谐器。从调谐器得到的是我们需要的带有率音信号的高频振荡时流,为了把声音信号取出来,还要使它通过检波器,从检波器出来的电流通过耳机,就还原成声音。

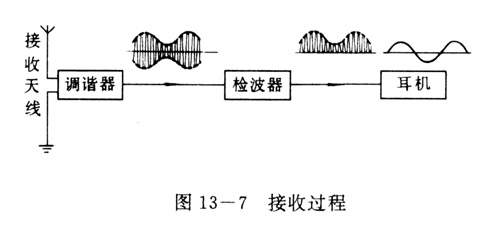

整个接收过程可以用可图13-7概括。


用电磁波传递图像信号的道理和传递声音信号一样,只是具体方法不同。在发送部分要用摄像机把图像变成随图像雨变化的高频振荡电流,在接收部分要用显像管把这种振荡电流还原成图像。

电磁波的发射工作由广播电台和电视台承担,接收工作是由收音机和电视机来完成的。
